Die rechte Seite kam mir seit Wochen dünn vor. Die Messung zeigte um 100 Hz herum 7 dB weniger. Ich habe die beiden Lautsprecher getauscht und erneut gemessen, und dünn blieb weiterhin die rechte Position. Schuld war nicht das Gehäuse, sondern der Abstand zur Wand dahinter.
Kurz gesagt
Ein Unterschied im Frequenzgang zwischen links und rechts geht fast immer auf die unsymmetrische Aufstellung zurück, nicht auf Serienstreuung. Gerade zwischen 50 und 200 Hz sind einige Dezimeter Unterschied im Abstand zur Rück- oder Seitenwand mehrere dB wert. Das Vorgehen liegt fest: Mikrofon stehen lassen, Seite für Seite messen, die Kurven überlagern, dann die beiden Lautsprecher physisch tauschen und erneut messen. Wandert der Unterschied mit dem Gehäuse, unterscheiden sich die Lautsprecher. Bleibt er auf derselben Raumseite, liegt es am Raum.

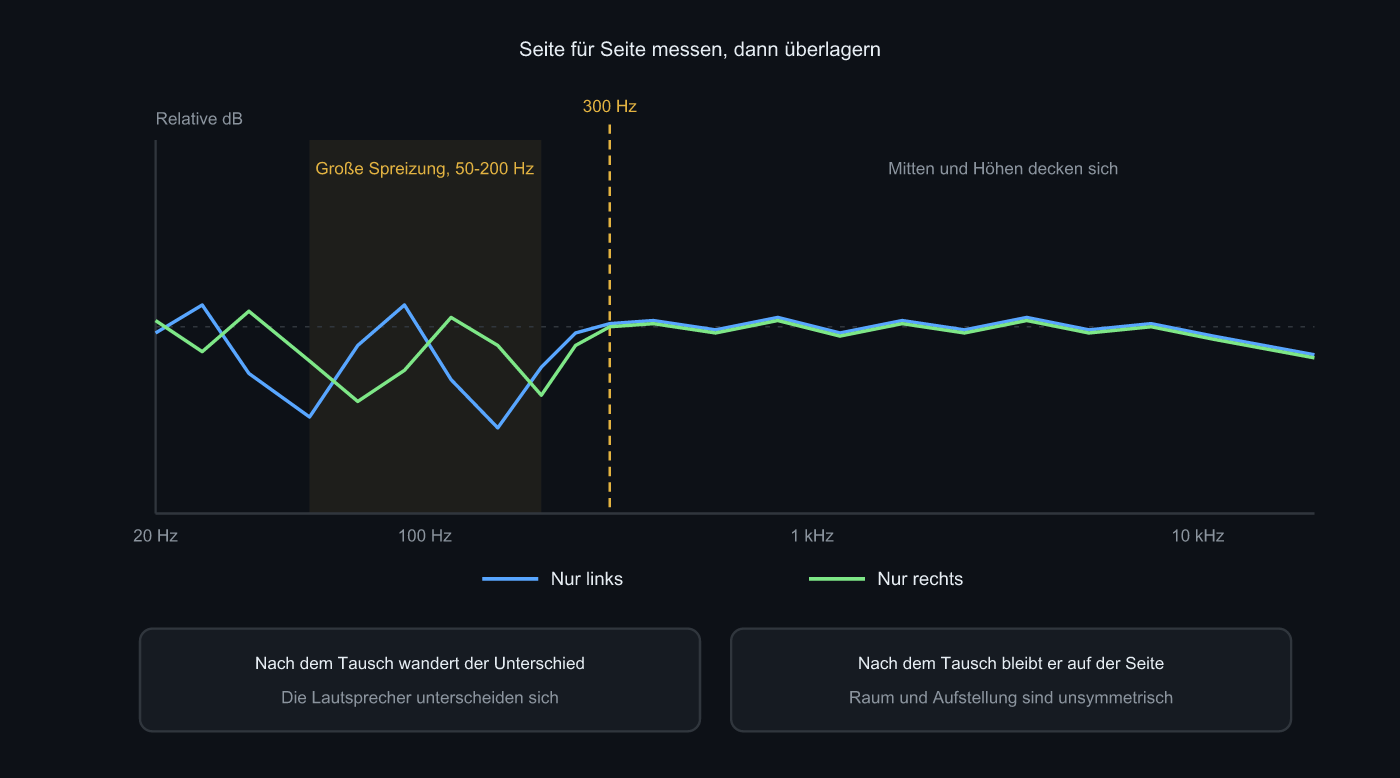

Auseinanderlaufen bei 50-200 Hz und Deckung darüber ist das typische Bild. Erst der Tauschtest macht daraus eine Ursache
Warum sich die beiden Seiten unterscheiden
Am Mikrofon kommt der Direktschall an, dazu alles, was Wände und Boden einen Moment später zurückschicken. Der reflektierte Anteil trifft phasenverschoben ein, verstärkt sich also bei manchen Frequenzen und löscht sich bei anderen aus. Die erste Auslöschung durch eine Begrenzungsfläche im Abstand d liegt etwa bei c/(4d). Mit einer Schallgeschwindigkeit von 343 m/s ergibt eine Wand 50 cm dahinter rund 172 Hz, bei 80 cm sind es rund 107 Hz.
Genau daher kommt der Effekt. Steht ein Lautsprecher 50 cm von der Rückwand entfernt und der andere 80 cm, liegen ihre Einbrüche bei 172 Hz und bei 107 Hz. Gleiche Lautsprecher, gleicher Verstärker, gleicher Raum, und trotzdem sind mehrere dB Unterschied in diesem Bereich das normale Ergebnis. Das meiste von dem, was als “nur links hat richtigen Bass” beschrieben wird, ist genau das, und der Inhalt des Gehäuses hat damit nichts zu tun. Raummoden kommen obendrauf: Sitzt der Hörplatz nicht auf der Mittelachse des Raums, sind auch die stehenden Wellen nicht symmetrisch dazu.
Oberhalb von 300 Hz ändert sich die Lage. Die Wellenlängen werden kurz, der Direktschall gewinnt gegen die mittleren Reflexionen des Raums, und die beiden Kurven decken sich normalerweise. Ein Unterschied dort oben heißt, dass die Umgebung der ersten Reflexionen einseitig ist, meist durch Möbel oder eine Wand auf nur einer Seite. Noch weiter oben, ab einigen kHz, entscheidet die Ausrichtung. Die Bündelung ist dort eng, also verschieben schon wenige Grad Unterschied in der Anwinkelung den Pegel.
Serienstreuung ist das, was jeder zuerst vermutet und was am seltensten zutrifft. Paarweise verkaufte Lautsprecher werden als zusammengehöriger Satz ausgeliefert, und solange nicht eine Sicke gealtert ist, ist die Unsymmetrie des Raums um eine Größenordnung größer. Deshalb kommt der Tauschtest zuerst.
Das Vorgehen
- Mikrofon auf dem Stativ am Hörplatz, Ohrhöhe. Es wird nicht mehr bewegt
- Balance ganz nach links oder rechtes Kabel abziehen, dann sweepen. Aufnahmespitze zwischen -6 und -12 dBFS
- Balance ganz nach rechts und mit derselben Sweep-Länge messen, ohne Lautstärkeregler oder App-Einstellungen anzufassen
- Beide in Messungen vergleichen überlagern und die Bänder suchen, in denen sie auseinanderlaufen
- Die beiden Lautsprecher physisch tauschen, Mikrofon stehen lassen, Schritt 2 und 3 wiederholen
Schritt 5 ist der eigentliche Punkt. Wer ihn auslässt, kommt von “die Seiten unterscheiden sich” nie zu “und zwar deshalb”. Gehäuse umzustellen ist lästig, dauert aber zwanzig Minuten und beendet die Diskussion. Tauschen Sie die Kabel gleich mit, dann sind die Kabel im selben Zug entlastet.
Messungen vergleichen überlagert in Sonir zwei Kurven und stellt die Differenz A-B in den Vordergrund. Links und rechts wurden mit demselben Mikrofon, derselben Kalibrierung und derselben Position gemessen, eine Warnung wegen nicht passender Bedingungen sollte also nicht erscheinen. Tut sie es doch, hat sich zwischen den Durchgängen das Mikrofonprofil oder der Kalibrierstatus geändert.
Was die einzelnen Bänder sagen
| Band | Wie sich der Unterschied zeigt | Übliche Ursache | Was zu tun ist |
|---|---|---|---|
| 20-50 Hz | Einige dB sind normal | Raummoden und ein außermittiger Hörplatz | Hörplatz verschieben / Raumkorrektur |
| 50-200 Hz | Groß, teils über 5 dB | Auslöschung durch ungleiche Abstände zu Wand und Boden | Wandabstände angleichen |
| 200 Hz - 2 kHz | Deckt sich normalerweise | Wenn nicht: Möbel oder Reflexionsfläche auf einer Seite | Beide Erstreflexionspunkte behandeln |
| Über 2 kHz | Bewegt sich mit der Ausrichtung | Unterschiedliche Anwinkelung, nahe Reflexionsfläche | Winkel angleichen |
Wenn Sie einen Unterschied bei 50-200 Hz finden, holen Sie das Maßband, bevor Sie in die Nähe eines Equalizers kommen. Messen Sie von jedem Lautsprecher zur Rückwand und zur nächsten Seitenwand. Weichen die Zahlen ab, ist die Sache einfach: Sie anzugleichen verkleinert den Unterschied ganz ohne Filter.
Ein gleicher Frequenzgang bedeutet noch keine gleiche Abbildung
Zwei deckungsgleiche Kurven garantieren keine mittige Abbildung. Der Frequenzgang beschreibt nur, wie viel Energie in welchem Band angekommen ist, und sagt nichts darüber, wann sie angekommen ist. Eine halbe Millisekunde Laufzeitunterschied zieht das Klangbild zur Seite, und die Kurve schweigt dazu.
Dafür gibt es im Messreiter von Sonir den Modus Imaging. Er spielt einen linken Sweep, eine Pause und dann einen rechten Sweep als ein einziges Stereosignal, nimmt alles mit einem Mikrofon durchgehend auf und gibt Laufzeitdifferenz (LTE), Kreuzkorrelation, Gruppenlaufzeit- und Phasendifferenz als Rohwerte aus. Eine zusammengefasste Punktzahl gibt es bewusst nicht: Symmetriewerte wandern mit den Messbedingungen, und in einer einzigen Zahl verschwindet, was man eigentlich betrachtet. Der Frequenzgang beantwortet das Wie viel, Imaging das Wann, und beides muss stimmen, damit die Seiten wirklich zusammenpassen.
Häufige Fehler
Mit beiden Lautsprechern gleichzeitig messen. Sie erhalten eine Summenkurve, und der Unterschied verschwindet darin. Prüfen Sie vor jedem Durchgang, dass die Balance nicht in der Mitte steht.
Das Mikrofon zwischen den Durchgängen bewegen. Ans Stativ gestoßen oder sich zum Lautsprecher hinübergelehnt. Der Bass ändert sich über wenige Dezimeter um mehrere dB, das genügt, um den Wert zu verändern, den Sie gleich interpretieren wollen. Bis beide Seiten fertig sind, fasst niemand das Mikrofon an.
Den Tausch auslassen und die Exemplare beschuldigen. Und dann eine Seite per EQ anheben. Lag es an einem ungleichen Wandabstand, ist diese Korrektur übertrieben, sobald der Stuhl 10 cm verrückt wird. Die Raumkorrektur von Sonir begrenzt Eingriffe auf 20-300 Hz und jede Anhebung auf +6 dB, genau wegen dieser Unsicherheit.
Am Rande: Die beiden einzeln gemessenen Seiten sind auch bei Raumaufnahmen nützlich. Klingt ein Kanal einer Aufnahme merkwürdig kastig, verrät der Abgleich mit den Messkurven, auf welches Band die Ohren reagiert haben.
Die rechte Seite lag am Ende bei 100 Hz nur noch 2 dB statt 7 dB zurück, nachdem der Wandabstand dem linken entsprach. Dafür mussten beide Lautsprecher 20 cm weiter in den Raum, was mich den Platz gekostet hat, den Stuhl zurückzuschieben. Die Ursache zu kennen und sie im real vorhandenen Raum beheben zu können, sind leider zwei verschiedene Dinge.
Häufige Fragen
Bedeutet ein Links-rechts-Unterschied, dass ein Lautsprecher defekt ist?
Fast nie. Schon einige Dezimeter Unterschied im Wandabstand verschieben den Bereich 50 bis 200 Hz um mehrere dB, deshalb misst auch einwandfreie Technik in einem echten Raum unsymmetrisch. Ein defektes oder abweichendes Exemplar sollten Sie erst dann vermuten, wenn Sie die beiden Lautsprecher getauscht haben und der Unterschied dem Gehäuse gefolgt ist.
Wie viel dB Links-rechts-Unterschied sind akzeptabel?
Im Raum wird der Unterschied im Bass nie null. Einige dB unterhalb von 200 Hz sind normal. Sorgen bereiten sollte der Bereich von 200 Hz bis 2 kHz: Ein großer Unterschied dort bedeutet, dass die reflektierende Umgebung aus Möbeln und Wänden unsymmetrisch ist. Wichtiger als ein Zahlenwert ist, ob der Tauschtest die Ursache klärt.
Warum nicht einfach mit beiden Lautsprechern gleichzeitig messen?
Mit beiden zusammen erhalten Sie eine einzige Kurve der im Raum summierten Quellen, und der Links-rechts-Unterschied verschwindet darin. Seite für Seite zu spielen und zwei Kurven zu erzeugen ist die einzige Möglichkeit, den Unterschied überhaupt zu sehen.
Eine Seite ist dünn im Bass. Kann ich das nicht mit EQ beheben?
Liegt es an einer Auslöschung durch unterschiedliche Wandabstände, arbeitet EQ dagegen ineffizient und wird bei der kleinsten Positionsänderung übertrieben. Die Wandabstände beidseitig anzugleichen ist deutlich verlässlicher. Halten Sie die Reihenfolge ein: erst die Aufstellung, dann den Rest per EQ auffüllen.
Nur die Höhen unterscheiden sich. Worauf soll ich achten?
Auf die Anwinkelung und auf eine nahe reflektierende Fläche an einer Seite. Oben herum ist das Bündelungsverhalten eng, sodass wenige Grad Winkelunterschied den Pegel oberhalb einiger kHz verändern. Eine Wand oder ein Bildschirm dicht an einem Lautsprecher zeigt sich im selben Bereich. Winkel angleichen und erneut messen trennt die beiden Fälle.
