Pour sortir 20 Hz à 85 dB d’une paire de bibliothèques équipées de boomers de 13 cm, les membranes doivent parcourir environ 9 mm d’un côté. Presque rien sur le marché ne va aussi loin. Avant de chercher le grave manquant du côté de la pièce ou du placement, il vaut la peine de vérifier si la source a déjà fixé le plafond. Ce plafond se calcule à partir du seul diamètre et du nombre de haut-parleurs.
En bref
Dans le grave, le SPL maximal dépend de la quantité d’air que les membranes peuvent déplacer. Surface effective de membrane multipliée par le débattement d’un côté : c’est le déplacement volumique, et c’est lui qui plafonne le niveau. À niveau constant, descendre d’une octave demande quatre fois plus de déplacement volumique (soit +12 dB). Voilà pourquoi le bas du spectre s’épuise en premier. Les entrées nécessaires sont le diamètre et le nombre de haut-parleurs. Le Xmax, que la fiche technique ne donne presque jamais, n’en fait pas partie.
Ce n’est pas la surface mais le volume qui plafonne
Le déplacement volumique, c’est la quantité d’air qu’une membrane chasse en un aller. C’est la surface effective (la partie intérieure à la suspension, celle qui pousse vraiment l’air) multipliée par le débattement d’un côté, en cm³.
En bas du spectre, une enceinte fabrique moins un son qu’elle ne pompe de l’air. Le déplacement exigé par un niveau donné varie comme l’inverse du carré de la fréquence :
SPL_max(f) = 20·log10(Vd) + 40·log10(f) + 108,5 [demi-espace, 1 m, sinus rms, Vd en m³]Retournée, la relation donne le déplacement que coûte le niveau visé :
Vd_req(f) = 10^((SPL_target − 40·log10(f) − 108,5) / 20)
x_req(f) = Vd_req(f) / Sd_totalPlus de surface ou plus de course, peu importe : c’est le produit qui compte. Un haut-parleur de 20 cm et un peu plus de deux haut-parleurs de 13 cm arrivent au même point pour cette raison exacte.
Chaque octave vers le bas coûte quatre fois plus
Tout tient dans 40·log10(f). Fréquence divisée par deux, 40·log10(2) = 12,0 dB de perdus, et tenir le même niveau réclame quatre fois le déplacement.

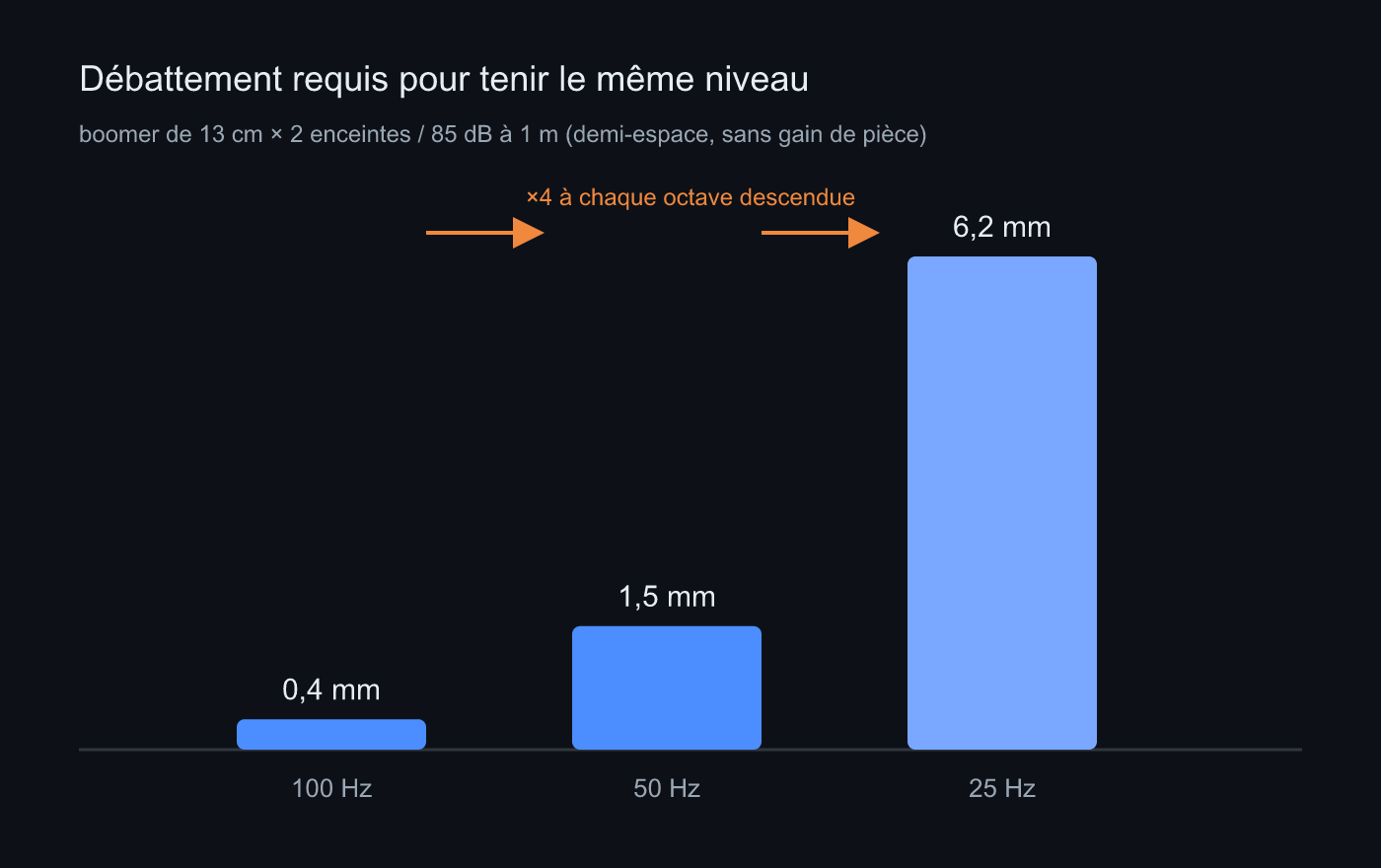

Débattement d’un côté pour tenir 85 dB avec deux boomers de 13 cm. 0,4 mm suffisent à 100 Hz, il en faut 6,2 à 25 Hz
0,4 mm à 100 Hz deviennent 1,5 mm à 50 Hz puis 6,2 mm à 25 Hz. C’est là que se joue le « pas de grave » habituel. Ni l’amplificateur, ni le rodage. Si un boomer de bibliothèque parcourt 2 à 3 mm d’un côté, sa limite réaliste se situe autour de 40 Hz.
Au passage, cela explique aussi l’allure des haut-parleurs de grave. Une longue course exige une suspension haute, un spider souple et un saladier capable d’encaisser les deux. La forme est une conséquence.
Le désagréable, c’est qu’un facteur quatre ne se comble pas à force de bonne volonté. Ce ne sont pas dix hertz d’effort, c’est une octave en pleine figure. Vouloir 32 Hz, c’est demander quatre fois ce que demandait 64 Hz. Passer à côté mène à remonter le grave à l’égaliseur, le chemin le plus court vers la butée mécanique.
Débattement requis par diamètre
Débattement d’un côté pour 85 dB (sinus) à 1 m, avec deux coffrets d’un boomer chacun. Le diamètre effectif vaut en général 0,75 à 0,85 fois le nominal : d’où des plages plutôt que des valeurs uniques.
| Diamètre nominal | 20 Hz | 40 Hz | 63 Hz | 100 Hz |
|---|---|---|---|---|
| 10 cm | 14,7–18,9 mm | 3,7–4,7 mm | 1,5–1,9 mm | 0,6–0,8 mm |
| 13 cm | 8,8–10,6 mm | 2,2–2,7 mm | 0,9–1,1 mm | 0,4 mm |
| 16 cm | 5,8–7,4 mm | 1,5–1,8 mm | 0,6–0,7 mm | 0,2–0,3 mm |
| 20 cm | 3,7–4,4 mm | 0,9–1,1 mm | 0,4 mm | 0,1–0,2 mm |
| 25 cm | 2,3–2,7 mm | 0,6–0,7 mm | 0,2–0,3 mm | 0,1 mm |
| 30 cm | 1,6–1,8 mm | 0,4–0,5 mm | 0,2 mm | 0,1 mm |
Pour situer, les surfaces effectives derrière ces lignes : 79–95 cm² pour 13 cm, 189–227 cm² pour 20 cm, 314–363 cm² pour 25 cm, 452–531 cm² pour 30 cm. Le diamètre entre au carré dans la surface. Passer de 13 cm à 25 cm, c’est 1,9 fois en diamètre mais environ 3,8 fois en surface.
Lue de haut en bas, la colonne 20 Hz montre à quel point cette fréquence est déraisonnable. Même un 30 cm réclame 1,6 mm, un 13 cm plus de 9 mm. Si les caissons font 25 cm et plus avec des courses absurdes, c’est que cette colonne est leur raison d’être.
Ne pas demander le Xmax, c’est ce qui rend le calcul utilisable
Ce genre de calcul échoue toujours pour la même raison : les chiffres dont il a besoin ne figurent pas sur la boîte. La surface effective et le Xmax (la course linéaire d’un côté) sont rarement publiés pour des enceintes grand public.
En faire quand même des champs de saisie, c’est obtenir une estimation de l’utilisateur et lui renvoyer un mensonge assuré : « votre enceinte tient 103 dB jusqu’à 38 Hz », bâti sur une hypothèse que personne n’a vérifiée.
Donc on ne résout pas dans ce sens. On retourne la question.
Non pas « jusqu’où cette enceinte peut-elle monter » mais « quel niveau je veux, et quelle distance la membrane doit-elle parcourir »
Il ne faut alors que le diamètre et le nombre, mesurables à la règle et comptables à l’œil. Ce qui revient est un seul chiffre, le débattement requis, et le propriétaire conclut très bien tout seul qu’un 13 cm ne fait pas 9 mm. Le calcul s’abstient de juger et fournit le chiffre dont le jugement a besoin.
Si le Xmax est connu, le sens direct existe aussi. Deux boomers de 20 cm avec 5 mm de course d’un côté atteignent environ 98–100 dB à 40 Hz, 106–108 dB à 63 Hz et 86–88 dB à 20 Hz. Cela dit, qui dispose de ce chiffre connaît en général déjà la réponse.
Ce que ce calcul ignore
Seule l’excursion est modélisée. Les enceintes réelles s’arrêtent plus tôt.
Sous l’accord de l’évent se trouve la première limite. Sous la résonance du tube, l’air cesse de charger la membrane et la même tension d’entrée l’emmène bien plus loin. Là où un coffret clos décroît proprement, un bass-reflex laisse la membrane s’emballer. Dans cette zone, le tableau est optimiste.
Le bruit d’air de l’évent vient ensuite. Au-delà d’environ 17 m/s de vitesse dans le tube, compression et turbulence deviennent audibles, et 25 m/s constituent le mur pratique.
La chaleur se manifeste sur du contenu soutenu. Une bobine chaude présente plus de résistance : à commande égale, 2 à 3 dB de moins en sortie. C’est le plus souvent pourquoi la première mesure et celle de cinq minutes plus tard ne coïncident pas.
Le facteur de crête est l’erreur de lecture la plus fréquente. La formule décrit un sinus continu, quand la musique compte 12 à 20 dB entre sa moyenne et ses crêtes. « J’écoute à 85 dB de moyenne » signifie calculer pour 97 à 105 dB. Entrer la moyenne et conclure qu’il reste de la marge est le grand classique.
Et le gain de la pièce n’y est pas. C’est une valeur en demi-espace à 1 m. Votre pièce peut relever le bas du spectre de plusieurs dB, ou l’abaisser si le fauteuil est posé dans un creux. Cette part se mesure et s’ajoute, elle ne se suppose pas.
Vérifier vos propres enceintes
- Fixer la cible et la distance. À traiter comme un niveau sinusoïdal à 1 m. Une musique à 85 dB de moyenne demande de calculer pour 97 à 105 dB.
- Compter et mesurer. Diamètre nominal des haut-parleurs de grave, nombre par coffret, nombre de coffrets. Un diamètre mesuré vaut mieux qu’une estimation.
- Obtenir le débattement requis. Par le tableau, à 40 Hz et 100 Hz. Deux points donnent la tendance.
- Comparer au haut-parleur. De 2 à 3 mm d’un côté pour un boomer de bibliothèque, 10 mm et plus pour un caisson dédié.
- Choisir un levier si cela ne suffit pas. Moins fort, moins d’octave basse, ou plus de surface. Il n’existe pas de quatrième voie.
- Mesurer pour vérifier. Un seul sweep dans Sonir affiche la chute réelle.
Le calcul et la mesure ne coïncident jamais exactement. C’est la nature de l’écart qui est utile : à partir de là, le coffret puis la pièce deviennent les suspects suivants.
L’essentiel
- Dans le grave, le plafond est la surface effective multipliée par le débattement d’un côté, c’est-à-dire le déplacement volumique
- Descendre d’une octave à niveau constant demande quatre fois plus de déplacement (soit +12 dB)
- Deux boomers de 13 cm à 1 m pour 85 dB réclament 0,4 mm à 100 Hz, 2,2–2,7 mm à 40 Hz et 8,8–10,6 mm à 20 Hz
- Doubler le déplacement volumique donne +6 dB ; doubler le nombre et doubler la surface reviennent au même
- Ne pas calculer avec le niveau d’écoute moyen. Ajouter d’abord 12 à 20 dB de facteur de crête
- Décrochage et bruit d’évent, chaleur, amplificateur et gain de la pièce sont tous hors de ce modèle
Questions fréquentes
Peut-on calculer le SPL max sans connaître le Xmax ?
Oui, en résolvant à l’envers. Au lieu de demander jusqu’où une enceinte peut monter, on demande le niveau souhaité et la course que la membrane doit accomplir. Cela ne réclame que le diamètre et le nombre. Le débattement requis obtenu, chacun juge si son haut-parleur va aussi loin.
J’écoute à 85 dB. Quel chiffre entrer dans le calcul ?
Plutôt 97 à 105 dB. La formule décrit un sinus continu et la musique se tient 12 à 20 dB sous ses crêtes en moyenne. Entrer le niveau moyen est la façon courante de s’inventer une marge.
Que gagne-t-on avec deux caissons plutôt qu’un ?
Deux fois plus de membrane en mouvement, donc +6 dB. Doubler le nombre peut faire mieux que monter d’une taille, et la surface effective permet de comparer. À noter : multiplier les caissons pour lisser les modes de la pièce est une autre question que les multiplier pour le niveau.
Le gain de la pièce est-il inclus ?
Non. Demi-espace, 1 m. Une pièce réelle peut ajouter quelques dB dans le grave, ou en retirer si l’on est assis dans un creux. Cette part se mesure.
La mesure donne moins que le calcul. Pourquoi ?
Parce que seule l’excursion est modélisée. Le décrochage sous l’accord de l’évent, le bruit d’air, la compression de puissance due à l’échauffement (2 à 3 dB) et la puissance de l’amplificateur en sont absents. C’est la mesure qui a raison.
