Wie misst man RT60 mit dem Smartphone? 5 Schritte

“Wie nimmt man eine RT60-Messung auf dem Smartphone eigentlich richtig auf?” Der Ablauf selbst ist kurz. Man stolpert fast jedes Mal über denselben einen Punkt, deshalb hier in 5 Schritte gefaltet, in der Reihenfolge, die diesen Punkt entschärft.

Fazit

Fünf Schritte: Messposition wählen, Aufnahmepegel auf -6 bis -12 dBFS einstellen, mit einem längeren Sweep SNR holen, einen Breitband-Sweep in eine IR aufnehmen und vor dem Ablesen prüfen, ob die Abklingkurve geradlinig ist. Fast alles, was den Wert kaputt macht, steckt in Schritt 2, also im Aufnahmepegel.

Warum diese Reihenfolge

Position und Pegel zuerst, weil keine noch so sorgfältige Analyse weiter hinten einen kaputten Eingang zurückholt. RT60 kommt aus der Steigung des Abklingens, und wenn der Eingang übersteuert, legt sich die Steigung flacher und der Wert wächst. Damit wird die Pegeleinstellung zur eigentlichen Messung. Das Tückische: Den SNR über die Lautstärke holen zu wollen, lädt genau dieses Clipping ein. Also geht der SNR an die Sweep-Länge. Wer die Reihenfolge auf “erst Pegel, dann Länge” festlegt, ist das Springen von Messung zu Messung weitgehend los.

Der Ablauf

Jetzt zur konkreten Arbeit, am Beispiel einer Sweep-Messung in Sonir.

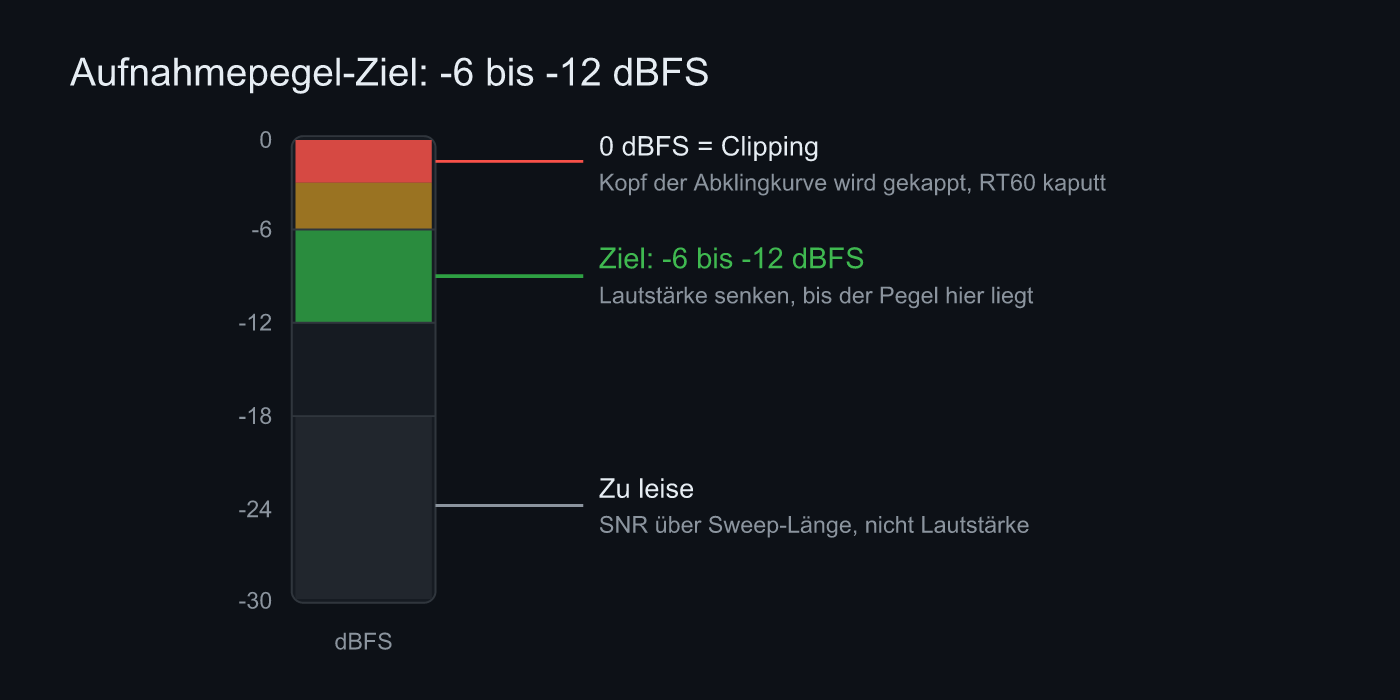

Aufnahmepegel-Ziel: -6 bis -12 dBFS Die Lautstärke senken, bis die Eingangsspitze im Band -6 bis -12 dBFS liegt. Bei 0 dBFS bricht RT60; geht es zu tief, gleicht die Sweep-Länge das aus

Messposition wählen: Das Smartphone an der Hörposition auf Stativ oder Ständer montieren. Nicht aus der Hand. Bewegung und Handhabungsgeräusche landen im Kopf der IR und zerlegen alles Nachfolgende. Abstand zu Wänden und Tisch halten und das Mikrofon zur Raummitte richten, das senkt die Schieflage der frühen Reflexionen.
Aufnahmepegel auf -6 bis -12 dBFS einstellen: Während der Sweep läuft, die Pegelanzeige beobachten und die Lautstärke senken, bis die Spitze in diesem Band liegt. Clipping ist die häufigste Ursache für kaputtes RT60. Sonir zeigt die Spitze in der Eingangsprüfung vor der Aufnahme, also legt man die Lautstärke dort fest.
SNR über die Sweep-Länge holen: Fehlenden Störabstand über einen längeren Sweep ausgleichen, nicht über Lautstärke. Lieber länger bei passendem Pegel als kurz und laut. Tagsüber mit einem langen Sweep zu messen ist oft stabiler, als nachts die Klimaanlage abzustellen.
Breitband-Sweep in eine IR aufnehmen: Einen Sweep von 20 Hz bis 20 kHz abspielen und gleichzeitig aufnehmen. Sonir faltet einen inversen Filter und gewinnt die Impulsantwort (IR) des Raums.
Abklingkurve prüfen und RT60 ablesen: Sonir schickt die IR durch die Schroeder-Integration und berechnet RT60 / EDT / C50. Eine geradlinige Abklingkurve ist in Ordnung. Ein gekappter, flacher Kopf ist das Zeichen für Clipping, also den Pegel senken und neu aufnehmen. Zum Schluss nach Oktavbändern aufschlüsseln und prüfen, ob sich nur der Bass zieht.

Häufige Fragen

Welchen Aufnahmepegel sollte ich beim RT60-Messen anpeilen?

Eine Lautstärke, bei der die Aufnahmespitze zwischen -6 und -12 dBFS bleibt. Clipping zerstört RT60, also den Pegel vor der Messung festzurren.

Wie lang sollte der Sweep sein?

Das hängt vom Raum und vom Grundgeräusch ab. Im Zweifel lang beginnen und kürzen, solange der SNR reicht. Fängt der Wert beim Kürzen an zu springen, ist das die Untergrenze.

Darf ich das Smartphone während der Messung in der Hand halten?

Auf Stativ oder Ständer fixieren. Aus der Hand landen Bewegung und Handhabungsgeräusche im Kopf der IR und stören die RT60-Steigung.

Reicht eine Messung?

An derselben Position zwei- bis dreimal messen und prüfen, ob die Werte übereinstimmen. Große Streuung von Messung zu Messung ist ein Hinweis auf Clipping, Positionsversatz oder Grundgeräusch.

Mit Sonir messen

Sonir ist eine App, die akustische Messung und Vergleich vollständig auf dem Smartphone erledigt. Auch die RT60-Messung aus diesem Artikel: Sweep abspielen, aufnehmen, und aus der IR kommen RT60, EDT, C50 und Wasserfall automatisch. Die Basismessung ist kostenlos, die bandweise Tiefe ist Pro.

iOS / Android, demnächst. Mehr auf der Funktionsseite.
