Am Tag nach dem Kauf eines UMIK-1 geht meistens ein Abend dafür drauf, herauszufinden, welche App die mitgelieferte .txt überhaupt liest. Damit schrumpft das Feld schnell. “Kalibrierung unterstützt” steht auf vielen Store-Seiten und meint selten dasselbe. Also sortieren wir nach dem, was die Korrektur wirklich leistet.
Fazit
- Steht absolute Genauigkeit an erster Stelle und soll die Kalibrierseite sauber ausgebaut sein: SignalScope X. UMIK-Unterstützung ist dort das Kerngeschäft. Abo.
- Für eine einmal bezahlte Basis, die jahrelang hält: AudioTools. Alter Hase, solide, angestaubte Oberfläche.
- Wer am Schreibtisch sitzen kann, nimmt REW: kostenlos, komplett, und beim Umgang mit Kalibrierung die Referenz.
- Kalibrierung auf dem Smartphone und danach Messungen und Aufnahmen vergleichen: Sonir. Das Einlesen liegt im kostenlosen Bereich.
- Anzeige-Apps wie SpectrumView haben gar keinen Ort für eine Kalibrierdatei.
”Kalibrierung” sind zwei verschiedene Dinge
Ohne diese Trennung lässt sich die Tabelle nicht lesen. Eine Kalibrierdatei erledigt zwei unabhängige Aufgaben.

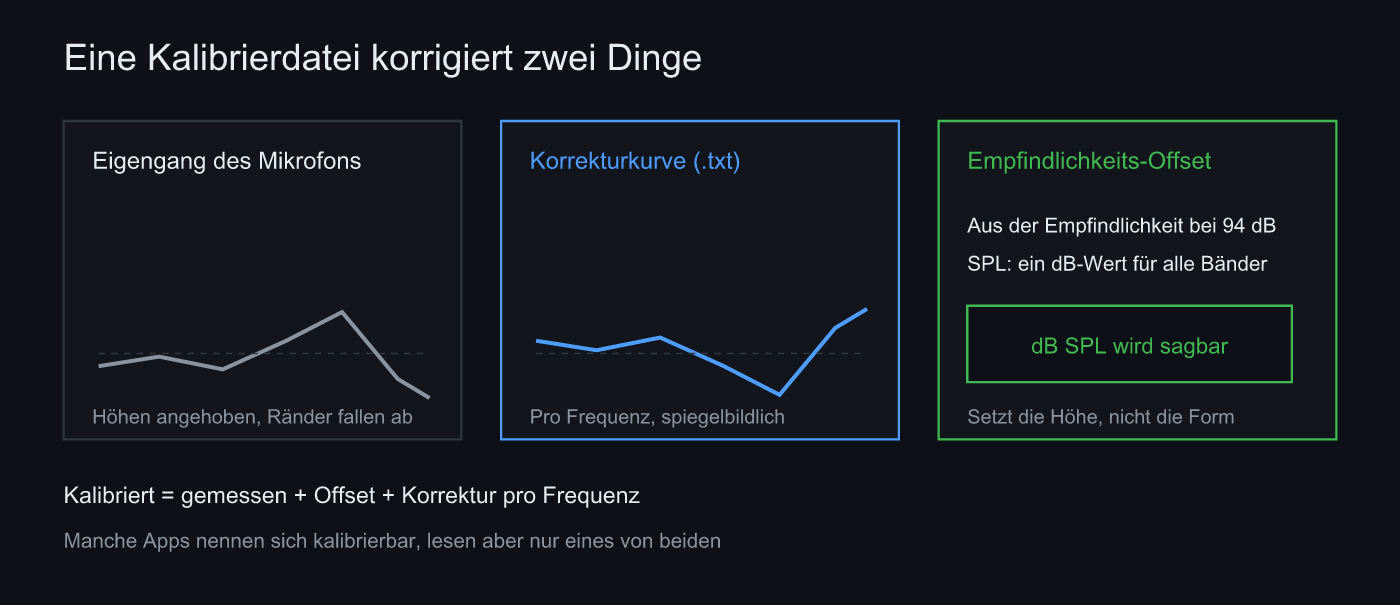

Links und Mitte: die Korrekturkurve pro Frequenz. Rechts: der Empfindlichkeits-Offset. Die Form korrigieren und die Höhe setzen sind zwei Aufgaben
Das eine ist die Korrekturkurve pro Frequenz. Sie hebt die Eigenheiten des einzelnen Mikrofons auf (angehobene Höhen, Abfall an beiden Rändern) und bringt die Form des Frequenzgangs in Ordnung. Das andere ist der Empfindlichkeits-Offset, ein einziger dB-Wert über alle Bänder. Der Sens Factor am Kopf einer UMIK-Datei ist der Ausgangspegel bei 94 dB SPL. Die daraus abgeleitete Differenz macht aus der Anzeige in dBFS eine Anzeige in dB SPL.
Der korrigierte Wert ist eine Summe:
kalibriert = gemessen + Offset + Korrektur pro Frequenz(f)Nur die Form korrigiert, und der absolute Pegel bleibt unbelegt. Nur den Offset gesetzt, und die Welligkeit bleibt stehen. Manche Apps haben das eine und nicht das andere, deshalb ist das Wort “kalibrierbar” allein ein schlechter Filter.
Die Vergleichstabelle
Preise und Funktionsumfang ändern sich. Vor dem Kauf im Store prüfen.
| App | Kurve pro Frequenz | Empfindlichkeits-Offset | Messumfang | Preismodell | Plattform |
|---|---|---|---|---|---|
| SignalScope X | Ja (starke UMIK-Unterstützung) | Ja | bis RT60 (höhere Stufen) | Abo | iOS / Mac |
| AudioTools | Ja | Ja | bis RT60 | Einmal bezahlte Basis + gestaffelte IAP | iOS / Mac |
| SoundTools | Ja | Ja | SPL / Spektrum | Kostenlos + IAP | iOS |
| Decibel X | Nicht dafür gebaut | Teilweise | SPL / RTA | Kostenlos + Abo/Kauf | iOS / Android |
| SpectrumView | Nein | Nein | Spektrum | Günstiger Einmalkauf | iOS |
| REW | Ja (UMIK / REW / FRD) | Ja | Kompletter Standardsatz | Kostenlos | Windows / Mac / Linux |
| Sonir | Ja (UMIK / REW / FRD / generisch) | Ja (auch Referenzquelle, SPL-Meter-Abgleich) | RT60, Frequenzgang, Raum-EQ | Vollständig kostenlos | iPhone / iPad / Android |
Die Apps im Einzelnen
SignalScope X
Bei der Kalibrierung eine Stufe voraus. Das Ganze ist darauf ausgelegt, ein Mikrofon der UMIK-Klasse anzustecken, und es ist die Wahl, wenn absolute Genauigkeit der Punkt ist. Höhere Stufen reichen bis Impulsantwort und Nachhallzeit. Arbeitsweise und Oberfläche setzen Vorwissen voraus, die Abrechnung läuft über ein Abo. Wenn die erste Frage lautet “kann ich dem als Messgerät trauen”, ist das hier die Antwort.
AudioTools
Die alteingesessene iOS-Mess-App, kalibriert lange bevor es andere waren. Die einmal bezahlte Basis (ab 19,99 $) spricht dafür, die nötigen Module summieren sich allerdings über gestaffelte IAP. Es gibt ein eigenes RT60-Modul und einen Vergleich von Sitzplatz zu Sitzplatz. Die Oberfläche ist alt und fühlt sich nach heutigem Maßstab hölzern an. Für Leute, die beruflich messen, trotzdem ein ernsthaftes Werkzeug.
SoundTools
Kostenlos plus IAP, und Kalibrierung ist dabei: unter iOS ein gutes Preis-Leistungs-Verhältnis. Zuhause ist die App bei SPL und Spektrum, tief in die Impulsantwort eines Raums und damit RT60 geht sie nicht. Wer ein Messmikrofon ansteckt, um sauberen SPL zu bekommen, ist hier richtig.
Decibel X / SpectrumView
Beides sind keine Apps für Messmikrofone. Decibel X ist im Kern ein Schallpegelmesser mit Live-Anzeige und nicht darauf gebaut, eine Korrekturkurve pro Frequenz einzulesen. SpectrumView ist ein günstiger Einmalkauf, um ein Spektrum anzusehen, und hat keinen Platz für eine Kalibrierdatei. Wer gerade ein UMIK gekauft hat, hat wenig Grund, eines von beiden auf die Liste zu setzen.
REW
Die Referenz am Desktop. Kostenlos, liest UMIK-, REW- und FRD-Dateien und liefert RT60, Frequenzgang und Wasserfall. Bei der Kalibrierung verliert es gegen nichts. Die einzige Einschränkung ist der nötige Computer, und die wiegt schwerer als gedacht, wenn gemessen wird, wo man sonst sitzt und hört.
Sonir
Liest die Kalibrier-.txt auf dem Smartphone. UMIK (miniDSP), REW und FRD werden als Format erkannt, alles andere fällt in einen generischen Zahlen-Scan. Damit sind Trennzeichen wie Komma, Tabulator oder Semikolon und eine zusätzliche Phasenspalte abgefangen. Aus einer UMIK-Datei zieht Sonir Sens Factor und SERNO und rechnet die auf 94 dB SPL bezogene Empfindlichkeit in einen Offset um. Die Korrekturkurve wird auf einer logarithmischen Frequenzachse interpoliert.
Das Einlesen ist kostenlos, die Unterstützung externer USB-Mikrofone ebenfalls. Darauf aufbauend liefert ein Sweep die Impulsantwort, aus der RT60, EDT, C50, Frequenzgang und Wasserfall automatisch herausfallen. Die automatische PEQ-Erzeugung für den Raum-EQ läuft nur mit kalibriertem Mikrofon, und zwar mit Absicht: Korrekturwerte für den Bass aus einer unkalibrierten Kurve sind fast geraten.
Die Eintrittskarte ist nicht die Fahrt
Unterstützung für Kalibrierdateien ist kein Alleinstellungsmerkmal, sondern eine Eintrittskarte. Wer ernsthaft misst, schaut Apps ohne sie gar nicht erst an. Nach diesem Kriterium bleiben etwa vier Kandidaten übrig, und dann fehlt das nächste Unterscheidungsmerkmal.
Was danach trennt, ist die Frage, was mit der gewonnenen Genauigkeit passiert. SignalScope und AudioTools sind bei “eine korrekte Zahl ausgeben” fertig, was in sich stimmig ist. REW macht dasselbe am Desktop, mit allem drum und dran. Sonir unterscheidet sich darin, diese Genauigkeit in den Vergleich zu tragen: den Frequenzgang von Lautsprecher A und B, mit demselben kalibrierten Mikrofon gemessen, überlagern und die Differenz lesen, unter gleichen Bedingungen aufgenommene Aufnahmen nebeneinanderstellen, eine Aufnahme-Wertung vergeben. Der Entwurf endet nicht beim Messwert, sondern führt bis zu “welcher ist wie anders”.
Ehrlich gesagt: Rein nach absoluter Genauigkeit würde ich Sonir nicht an die Spitze dieser Liste setzen. Wer den Schreibtisch um die Messung herum bauen kann, hat mit REW mehr Freiheit, und unter iOS ist das, was hinter SignalScope als Messgerät steckt, schwer aufzuholen. Sonir spielt seine Rolle, wenn eine Messung mitgenommen und gegen eine andere gehalten werden soll.
Am Rande: Messmikrofone wie UMIK oder EM-01 liefern manchmal zwei Kalibrierdateien mit, 0 Grad (auf Achse) und 90 Grad (senkrecht). Sie gehen oberhalb von etwa 3 bis 5 kHz um rund 1 bis 2 dB auseinander. Dort, wo Raum, stehende Wellen und RT60 den Ton angeben, sind beide praktisch gleich. Sonir zielt vor allem auf die Messung des Raums vom Hörplatz und empfiehlt deshalb 90 Grad, mit einer Kurve pro Mikrofon. Auch beim Vergleich von linkem und rechtem Lautsprecher gilt die Regel, Position und Ausrichtung des Mikrofons fest zu lassen und nur den spielenden Kanal zu wechseln, sodass beide Kanäle ohnehin auf derselben Kurve landen.
Empfehlung nach Einsatz
- Absolute Genauigkeit zuerst, ein Messgerät unter iOS: SignalScope X
- Einmal bezahlte Basis für viele Jahre, kalibriertes Messen: AudioTools
- Schreibtisch geht, kostenlos und komplett: REW
- Nur sauberen kalibrierten SPL: SoundTools
- Kalibrierung am Smartphone, danach Messungen und Aufnahmen vergleichen: Sonir
Ein Messmikrofon im Schrank zieht die Auswahl in Richtung Werkzeuge, die Zahlen ausgeben. Wer vorher festlegt, wogegen die Zahl später gehalten wird, tut sich hinter der Eintrittskarte leichter.
Häufige Fragen
Welche Smartphone-Apps lesen eine Kalibrierdatei?
Unter iOS: SignalScope X, AudioTools und SoundTools. Sonir unterstützt es auf iPhone, iPad und Android und liest UMIK-(miniDSP-), REW- und FRD-Dateien sowie allgemeine Zahlentabellen. Das Einlesen selbst liegt im kostenlosen Bereich.
Reicht es, ein UMIK-1 ans Smartphone zu stecken?
Nein. Jedes UMIK bringt eine individuelle Korrekturkurve und einen Sens Factor mit (Empfindlichkeit bezogen auf 94 dB SPL). Erst wenn eine App diese Datei liest, stimmen Form des Frequenzgangs und absoluter Pegel. Ein UMIK ohne seine Datei ist nur ein gut gebautes, unkalibriertes Mikrofon.
Lohnt Messen ohne Messmikrofon überhaupt?
Ja. Mit demselben Gerät an derselben Position sind Unterschiede vorher/nachher auch unkalibriert sichtbar. Nicht vertrauen kann man dem absoluten Pegel und der Form der Kurve, und genau davon hängen dB-SPL-Angaben und die automatische PEQ-Erzeugung ab.
0 Grad oder 90 Grad: welche Kalibrierdatei?
Für die Messung eines Raums vom Hörplatz aus 90 Grad (Mikrofon senkrecht nach oben). Die beiden unterscheiden sich oberhalb von etwa 3 bis 5 kHz um rund 1 bis 2 dB, im Bereich von Raum, stehenden Wellen und RT60 sind sie also praktisch gleich. Sonir hält eine Kurve pro Mikrofon und empfiehlt die 90-Grad-Datei.
